Sailor 6130 mini-C LRIT Description - Spécifications - Composition

LRIT = Long Range Identification and Tracking

Le Thrane & Thrane SAILOR 6130 mini-C LRIT est la première solution autonome LRIT. Le SAILOR 6130 LRIT permet la conformité directe LRIT grâce à sa facilité d'utilisation et sa fiabilité. Il offre les mêmes avantages vers l'acceptation et la conformité que l'ancien système, mais avec un certain nombre d'améliorations clés.

Description du Mini-C Sailor 6130 LRIT

Ce terminal est une unité unique, autonome et étanche, comprenant à la fois l'antenne et l'émetteur-récepteur. Cette approche de conception s'est avéré être robuste et fiable indépendamment du type de navire et d'application.

Règlement OMI (IMO=International Maritime Organization)
Long Range Identification and Trancking (LRIT) a été adopté par l'OMI en mai 2006 comme la résolution MSC.202 (81) et par la suite inclus dans la Convention SOLAS chapitre V.
Les navires assujettis au système LRIT sont tous les navires à passagers y compris les engins à grande vitesse, les cargos, y compris les engins à grande vitesse de 300 tonneaux de jauge brute et au-dessus, et les unités mobiles de forage offshore.

Pourquoi un système LRIT autonome ?
Bien que certains systèmes mini-C existants sont conformes LRIT, certains peuvent être ou ne pas être fiable. En installant un terminal LRIT autonome, vous pouvez être sûr qu'il fonctionnera selon les normes requises. Avec une installation simpleSAILOR 6130 mini-C LRIT offre un moyen fiable et économique pour assurer la conformité LRIT.
Le SAILOR mini-C 6130 LRIT est livré complet avec tous les câbles et connecteurs inclus, prêt à être utiliser dès la sortie de la boîte. Le câble de connexion standard pour le terminal mini-C est de 30m de long, mais il peut être prolongé jusqu'à 200m.

Statut opérationnel
Le SAILOR mini-C 6130 LRIT comporte un nouveau terminal de contrôle (TCU) optionnel Thrane 6194, qui apporte de nouvelles fonctionnalités pour effectuer les opérations au jour le jour, tout en assurant la conformité. Il a une rangée de LED afin que les opérateurs puissent rapidement déterminer le statut, comme l'alimentation, le log-in Inmarsat et la position GPS. Cette information peut déterminer l'état opérationnel du système envers votre drapeau ASP ou d'autres inspections physiques.

Approbations et Certification
Le SAILOR mini-C 6130 LRIT est approuvé par Inmarsat et les principaux administrateurs drapeaux d'état ASP. Il est entièrement compatible avec les exigences de performance décrits dans la résolution de l'OMI MSC.263 (84). Les exigences fonctionnelles pour le LRIT des navires sont décrites dans la circulaire MSC.1/Circ.1307 de l'OMI: «Orientations sur l'enquête et la certification de conformité des navires".

ThraneLINK
ThraneLINK est un protocole de communication sophistiqué qui relie les produits SAILOR dans un réseau, offrant de nouvelles possibilités importantes pour les navires. Il fournit le service pour les diagnostics à distance et permet d'accéder à tous les produits SAILOR d'un seul point de service. Il en résulte une maintenance optimisée et un meilleur coût dexploitation, car moins de temps est nécessaire pour le dépannage et le service. L'installation est plus facile parce que ThraneLINK identifie automatiquement les nouveaux produits dans le système. Le protocole uniforme est un standard ouvert qui offre une solution pérenne pour tous les navires.

Spécifications techniques

Général Spécifications générales Meets Inmarsat maritime specifications and IMO LRIT requirements Inmarsat Type Approval 4TT096 Spécifications du terminal Fréquences de fonctionnement Rx Frequency Band: Rx: 1525 - 1545 MHz Tx Frequency Band: Tx: 1626.5 - 1646.5 MHz Module GPS 50 canaux Terminal interface NMEA2K DeviceNet Mini-style, Male Spécifications de l'antenne G/T -23.7 dBk at 5° elevation EIRP Min. 7 dBW at 5° elevation Elévation de l'antenne -15° to 90°

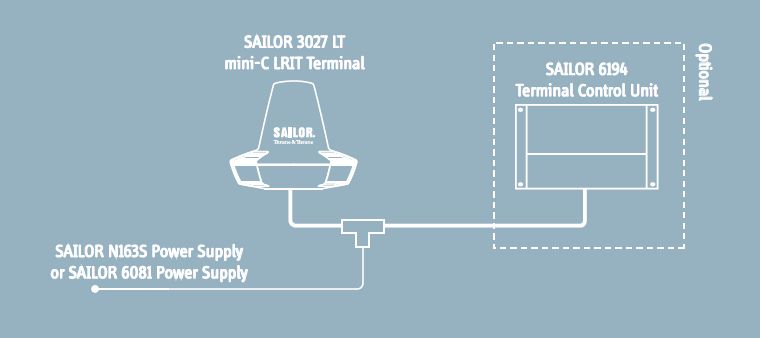

Composition du système SAILOR 6130 MINI-C LRIT

Le système SAILOR 6130 LRIT est composé des éléments suivants :

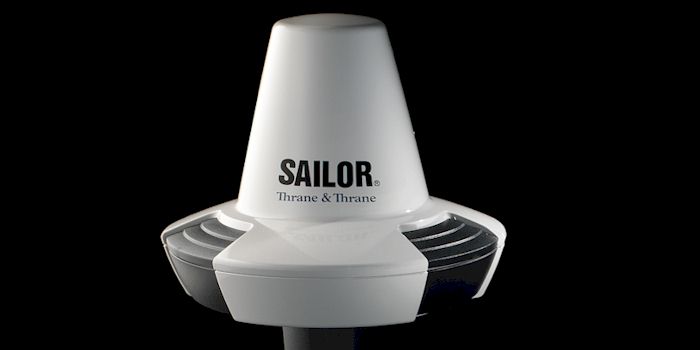

• Terminal mini-C SAILOR 3027 LT
  La nouvelle génération de terminal mini-C dans la longue lignée de succès des produits mini-C de Thrane & Thrane.
  Avec Polemount.


• Autres accessoires livrés (connectique)
  • 30 m NMEA2K mini cable w/plug for Mini-C (Backbone)
  • 6 m NMEA2K power cable
  • Mini/Micro NMEA2K Tee
  • User Installation Guide


• Le câble antenne est en option dans toutes les versions. Plusieurs longueurs disponibles. Voir ci-dessous.
