Sailor 6110 mini-C GMDSS Description - Spécifications - Composition

GMDSS = Global Maritime Distress and Safety System

Le SAILOR mini-C 6110 est une vraie solution GMDSS.
S'appuyant sur la base solide des précédents produits GMDSS sailor, la gamme Sailor 6XXX introduit de nouvelles caractéristiques et fonctionnalités innovantes, notamment un écran tactile avec le terminal de mesagerie SAILOR 6018 à la pointe de la technologie et une approche toute nouvelle de l'installation et de mise en réseau.

Description du Mini-C Sailor 6110 GMDSS

Le SAILOR mini-C 6110 est plus qu'un moyen de remplir les exigences GMDSS obligatoires, dans le cadre de la série SAILOR 6000 innovante, il est une partie intégrante du système de communication du navire. Le système de mini-C permet une triple fonctionnalité car il gère en toute sécurité gère les opérations de bord GMDSS, SSAS et LRIT.

Points Forts :
• Premier terminal à écran tactile approuvé pour un usage GMDSS
• Stockage externe via une carte SD ou un disque USB
• Une approche innovante de câblage pour une mise en réseau et une expansion simples
• Module GPS 50 canaux précis et fiable, module qui est aussi prêt pour Galileo
• ThraneLINK

Une toute nouvelle plate-forme pour le terminal, le sailor 3027 mini-C, améliore la plate-forme SAILOR 3026 mini-C pourtant standard de facto, et a été introduit pour le SAILOR 6110 mini-C GMDSS. Pendant le processus de conception, de nombreux enseignements tirés du SAILOR mini-C 3026 ont été incorporés. Comme avec la précédente génération, la fonctionnalité SSAS est disponible en option.

Une première mondiale Le fonctionnement du SAILOR mini-C 6110 est effectué via le nouveau terminal SAILOR message 6018, qui se distingue comme le premier écran tactile certifié GMDSS. Il fournit une interface utilisateur conviviale de style multimédia, permettent un accès très simple à ses fonctionnalités, qui à leur tour assurent le fonctionnement sécuritaire des systèmes de sécurité et de suivi du navire dans le cadre de l'IMO (International Maritime Organization).

Innovations de câblage
L'utilisation unique du style de câblage CAN-BUS (NMEA 2000) pour le sailor 6110 mini-C est une innovation majeure. Il réduit le temps d'installation et de maintenance et les coûts en offrant une plus grande flexibilité et en rendant plus facile à se procurer les câbles, les longueurs sur mesure et les connecteurs, pour optimiser le routage. En outre, les sous-systèmes, tels que les panneaux d'alarme sont désormais connectés en utilisant des câbles RJ45 via un commutateur, ce qui rend l'extension du système plus facile et moins coûteux.

ThraneLINK
ThraneLINK est un protocole de communication sophistiqué qui relie les produits SAILOR dans un réseau, offrant de nouvelles possibilités importantes pour les navires. Il fournit le service pour les diagnostics à distance et permet d'accéder à tous les produits SAILOR d'un seul point de service. Il en résulte une maintenance optimisée et un meilleur coût dexploitation, car moins de temps est nécessaire pour le dépannage et le service. L'installation est plus facile parce que ThraneLINK identifie automatiquement les nouveaux produits dans le système. Le protocole uniforme est un standard ouvert qui offre une solution pérenne pour tous les navires.

Spécifications techniques

Spécifications du terminal Spécifications générales Approuvé Type Inmarsat C GMDSS Approuvé Wheelmark Emetteur-récepteur mini-C 3027C Fréquences de fonctionnement Rx Frequency Band: Rx: 1525 - 1545 MHz Tx Frequency Band: Tx: 1626.5 - 1646.5 MHz Spécifications de l'antenne G/T -23.7 dBk at 5° elevation EIRP Min. 7 dBW at 5° elevation Elévation de l'antenne -15° to 90° Spécifications générales Plage d'alimentation 9 - 32 VDC Puissance absorbée nominale 15 VDC Consommation (typique) Rx: 1.85 W @ 15 VDC Tx: 22 W @ 15 VDC GPS Module 50 canaux (prêt pour Galileo) Interface de l'émetteur-récepteur NMEA 2000 DeviceNet Mini-style, Male Interface entrée/sortie CAN-BUS (NMEA 2000) Dimensions Diamètre : 170,5 mm Hauteur : 145 mm (sans support de montage) Poids 1,10 kg (sans support de montage)

Accessoires livrés dans le package standard (toutes les références):
• Terminal GMDSS Sailor 3027
• Message terminal SAILOR 6018
• Clavier SAILOR 6001
• Câble NMEA2K Mini Device (Antenne) 30m ou 50m
• Mini/Micro NMEA2K Tee
• Micro NMEA2K Tee
• Inline Micro Termination
• Male Mini NMEA2K
• NMEA 0183 talker
• User/installation guide

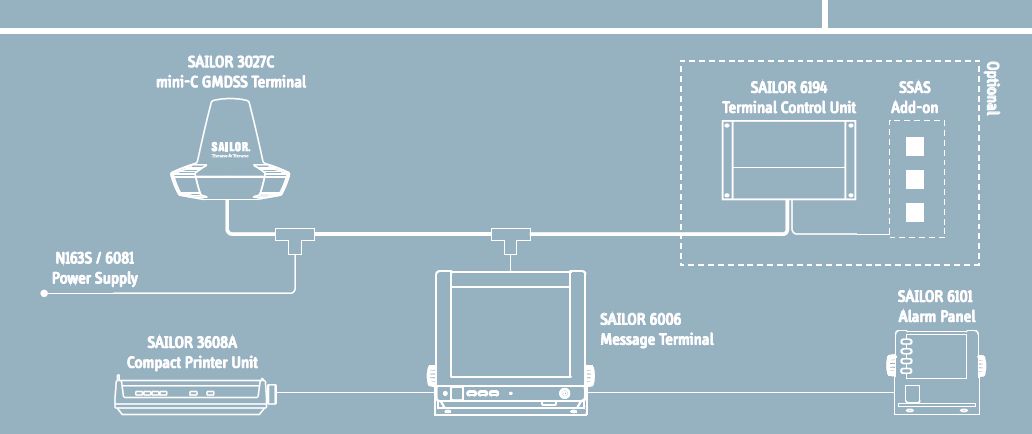

Composition du système SAILOR 6110 MINI-C GMDSS Complet

Le système SAILOR 6110 GMDSS complet est composé des éléments suivants :

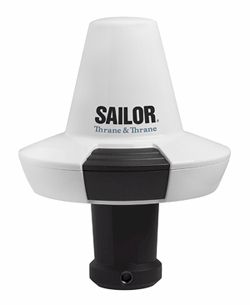

• Terminal mini-C GMDSS SAILOR 3027C
  La nouvelle génération de terminal mini-C dans la longue lignée de succès des produits mini-C de Thrane & Thrane.
  Avec Polemount.


• Terminal de messagerie SAILOR 6018
  Le terminal de message révolutionnaire à écran tactile doté d'un écran 10,4 "haute résolution qui offre interface directe à toutes les fonctions via l'interface à base d'icônes. Il possède à la fois un port pour carte SD et USB pour le stockage externe.


• Panneau d'alarme SAILOR 6101
  Un panneau d'alarme nouvellement conçu pour la série SAILOR 6000 avec les deux fonctionnalités d'alarme visuelle et sonore ainsi que l'état des messages EGC. Toutes les alarmes Inmarsat-C reçues peuvent être coupées par une simple pression.
  Avec U-Bracket, Gkush mounting kit et manuel.


• Imprimante compacte parallèle SAILOR 3608A
  Cet appareil est conçu pour être relié au terminal de messagerie SAILOR 6018 pour s'assurer que les messages EGC et de sécurité peuvent être imprimés.
  Liaison parallèle, 12/24V.


• Alimentation SAILOR 6081
  300 W / 28 VDC.


• Clavier SAILOR 6001


• Accessoires standards

Modules en OPTION

• Unité de contrôle (TCU = Terminale Control Unit) SAILOR 6194 SAILOR 6194 - EN OPTION
  Le TCU est utilisé en conjonction avec l'option SSAS comme un point de connexion, mais ses fonctionnalités peuvent être étendues à une étape ultérieure. Elle répond aux normes maritimes, avec un accès et connexion faciles.


• Panneau d'alarme SAILOR 6103 SAILOR 6103 - EN OPTION
  Ce panneau d'alarme a les mêmes caractéristiques de base que le panneau d'alarme SAILOR 6101, mais ajoute en outre une fonctionnalité de détresse VHF et MF / HF. Comme sur le panneau d'alarme SAILOR 6101, il est possible de désactiver toutes les alarmes par une simple pression.


• Communateur Ethernet SAILOR 6197 SAILOR 6197 - EN OPTION
  Avec l'utilisation d'Ethernet pour interconnecter de nombreux produits SAILOR, le nouveau Switch Ethernet SAILOR 6197 (certifié Wheelmarked) a été ajouté.


• Le câble antenne est en option dans toutes les versions. Plusieurs longueurs disponibles. Voir ci-dessous
