Sailor 6110
mini-C GMDSS
Description - Spécifications - Composition

Thrane & Thrane

GMDSS = Global Maritime Distress and Safety System

Sailor 6110 mini-C GMDSS

Le SAILOR mini-C 6110 est une vraie solution GMDSS.
S'appuyant sur la base solide des précédents produits GMDSS sailor, la gamme Sailor 6XXX introduit de nouvelles caractéristiques et fonctionnalités innovantes, notamment un écran tactile avec le terminal de mesagerie SAILOR 6018 à la pointe de la technologie et une approche toute nouvelle de l'installation et de mise en réseau.





406110A-00501
Sailor 6110 mini-C GMDSS
Avec Message Terminal 6018
5090,00 € HT
(6108,00 € TTC)

6110GMDSSFV
Sailor 6110 mini-C GMDSS Full Version
avec en plus     Alim + Alarm panel
+ Printer

8490,00 € HT
(8490,00 € HT)

Le câble antenne est en option dans tous les cas. Plusieurs longueurs disponibles.





Description du Mini-C Sailor 6110 GMDSS

Le SAILOR mini-C 6110 est plus qu'un moyen de remplir les exigences GMDSS obligatoires, dans le cadre de la série SAILOR 6000 innovante, il est une partie intégrante du système de communication du navire. Le système de mini-C permet une triple fonctionnalité car il gère en toute sécurité gère les opérations de bord GMDSS, SSAS et LRIT.

    Points Forts :
  • Premier terminal à écran tactile approuvé pour un usage GMDSS
  • Stockage externe via une carte SD ou un disque USB
  • Une approche innovante de câblage pour une mise en réseau et une expansion simples
  • Module GPS 50 canaux précis et fiable, module qui est aussi prêt pour Galileo
  • ThraneLINK

Une toute nouvelle plate-forme pour le terminal, le sailor 3027 mini-C, améliore la plate-forme SAILOR 3026 mini-C pourtant standard de facto, et a été introduit pour le SAILOR 6110 mini-C GMDSS. Pendant le processus de conception, de nombreux enseignements tirés du SAILOR mini-C 3026 ont été incorporés. Comme avec la précédente génération, la fonctionnalité SSAS est disponible en option.

Une première mondiale

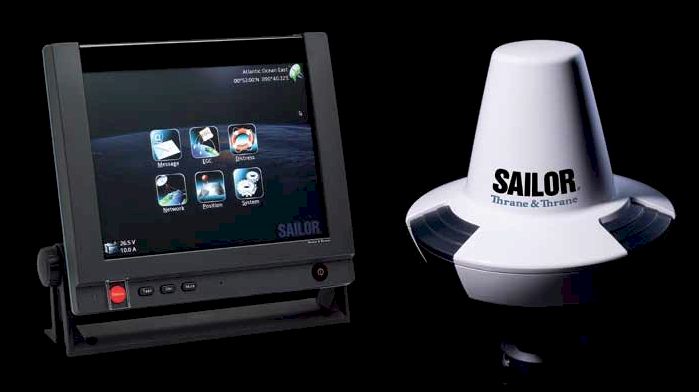

Le fonctionnement du SAILOR mini-C 6110 est effectué via le nouveau terminal SAILOR message 6018, qui se distingue comme le premier écran tactile certifié GMDSS. Il fournit une interface utilisateur conviviale de style multimédia, permettent un accès très simple à ses fonctionnalités, qui à leur tour assurent le fonctionnement sécuritaire des systèmes de sécurité et de suivi du navire dans le cadre de l'IMO (International Maritime Organization).

Sailor 6018 mini-C GMDSS

Innovations de câblage
L'utilisation unique du style de câblage CAN-BUS (NMEA 2000) pour le sailor 6110 mini-C est une innovation majeure. Il réduit le temps d'installation et de maintenance et les coûts en offrant une plus grande flexibilité et en rendant plus facile à se procurer les câbles, les longueurs sur mesure et les connecteurs, pour optimiser le routage. En outre, les sous-systèmes, tels que les panneaux d'alarme sont désormais connectés en utilisant des câbles RJ45 via un commutateur, ce qui rend l'extension du système plus facile et moins coûteux.

ThraneLINK
ThraneLINK est un protocole de communication sophistiqué qui relie les produits SAILOR dans un réseau, offrant de nouvelles possibilités importantes pour les navires. Il fournit le service pour les diagnostics à distance et permet d'accéder à tous les produits SAILOR d'un seul point de service. Il en résulte une maintenance optimisée et un meilleur coût dexploitation, car moins de temps est nécessaire pour le dépannage et le service. L'installation est plus facile parce que ThraneLINK identifie automatiquement les nouveaux produits dans le système. Le protocole uniforme est un standard ouvert qui offre une solution pérenne pour tous les navires.



Spécifications techniques

Spécifications du terminal

Spécifications générales Approuvé Type Inmarsat C GMDSS
Approuvé Wheelmark
Emetteur-récepteur mini-C 3027C
Fréquences de fonctionnement Rx Frequency Band: Rx: 1525 - 1545 MHz
Tx Frequency Band: Tx: 1626.5 - 1646.5 MHz

Spécifications de l'antenne

G/T -23.7 dBk at 5° elevation
EIRP Min. 7 dBW at 5° elevation
Elévation de l'antenne -15° to 90°

Spécifications générales

Plage d'alimentation 9 - 32 VDC
Puissance absorbée nominale 15 VDC
Consommation (typique) Rx: 1.85 W @ 15 VDC
Tx: 22 W @ 15 VDC
GPS Module 50 canaux (prêt pour Galileo)
Interface de l'émetteur-récepteur NMEA 2000 DeviceNet Mini-style, Male
Interface entrée/sortie CAN-BUS (NMEA 2000)
Dimensions Diamètre : 170,5 mm
Hauteur : 145 mm (sans support de montage)
Poids 1,10 kg (sans support de montage)
Sailor 6110 mini-C GMDSS


    Accessoires livrés dans le package standard (toutes les références):
  • Terminal GMDSS Sailor 3027
  • Message terminal SAILOR 6018
  • Clavier SAILOR 6001
  • Câble NMEA2K Mini Device (Antenne) 30m ou 50m
  • Mini/Micro NMEA2K Tee
  • Micro NMEA2K Tee
  • Inline Micro Termination
  • Male Mini NMEA2K
  • NMEA 0183 talker
  • User/installation guide

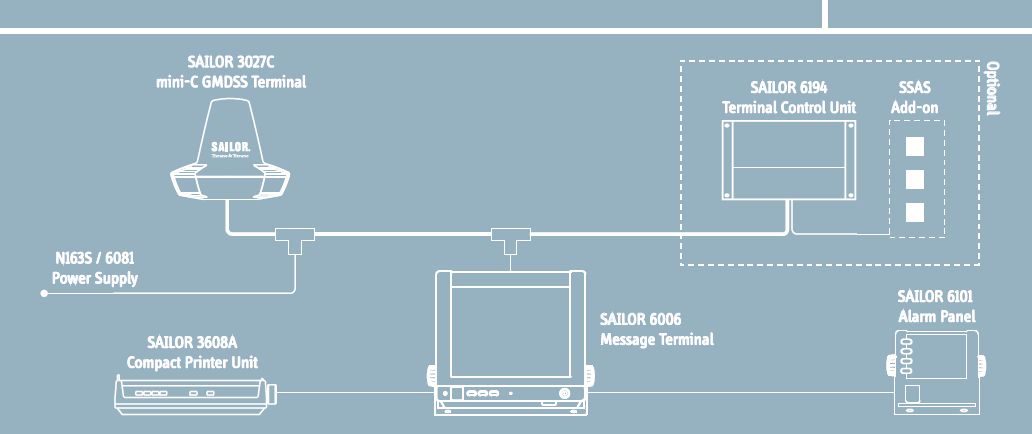

Composition du système SAILOR 6110 MINI-C GMDSS Complet

Le système SAILOR 6110 GMDSS complet est composé des éléments suivants :

Sailor 6110 mini-C GMDSS

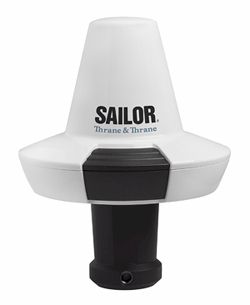

  • Terminal mini-C GMDSS SAILOR 3027C
    La nouvelle génération de terminal mini-C dans la longue lignée de succès des produits mini-C de Thrane & Thrane.
    Avec Polemount.

  • Terminal de messagerie SAILOR 6018
    Le terminal de message révolutionnaire à écran tactile doté d'un écran 10,4 "haute résolution qui offre interface directe à toutes les fonctions via l'interface à base d'icônes. Il possède à la fois un port pour carte SD et USB pour le stockage externe.

  • Panneau d'alarme SAILOR 6101
    Un panneau d'alarme nouvellement conçu pour la série SAILOR 6000 avec les deux fonctionnalités d'alarme visuelle et sonore ainsi que l'état des messages EGC. Toutes les alarmes Inmarsat-C reçues peuvent être coupées par une simple pression.
    Avec U-Bracket, Gkush mounting kit et manuel.

  • Imprimante compacte parallèle SAILOR 3608A
    Cet appareil est conçu pour être relié au terminal de messagerie SAILOR 6018 pour s'assurer que les messages EGC et de sécurité peuvent être imprimés.
    Liaison parallèle, 12/24V.

  • Alimentation SAILOR 6081
    300 W / 28 VDC.

  • Clavier SAILOR 6001

  • Accessoires standards



Modules en OPTION

  • Unité de contrôle (TCU = Terminale Control Unit) SAILOR 6194 SAILOR 6194 - EN OPTION
    Le TCU est utilisé en conjonction avec l'option SSAS comme un point de connexion, mais ses fonctionnalités peuvent être étendues à une étape ultérieure. Elle répond aux normes maritimes, avec un accès et connexion faciles.

  • Panneau d'alarme SAILOR 6103 SAILOR 6103 - EN OPTION
    Ce panneau d'alarme a les mêmes caractéristiques de base que le panneau d'alarme SAILOR 6101, mais ajoute en outre une fonctionnalité de détresse VHF et MF / HF. Comme sur le panneau d'alarme SAILOR 6101, il est possible de désactiver toutes les alarmes par une simple pression.

  • Communateur Ethernet SAILOR 6197 SAILOR 6197 - EN OPTION
    Avec l'utilisation d'Ethernet pour interconnecter de nombreux produits SAILOR, le nouveau Switch Ethernet SAILOR 6197 (certifié Wheelmarked) a été ajouté.

  • Le câble antenne est en option dans toutes les versions. Plusieurs longueurs disponibles. Voir ci-dessous


Accessoires

Référence Description
8012520006 SAILOR H1252B/TT-3608A Parallel printer 1490,00 € HT 1788,00 € TTC
406101A-00500 SAILOR 6101 Alarm Panel 490,00 € HT 588,00 € TTC
406081A-00500 SAILOR 6081 Power Supply 1395,00 € HT 1674,00 € TTC
406195A-00500 Battery box option for SAILOR 6194 Terminal Control Unit (TCU) 895,00 € HT 1074,00 € TTC
406018A-00500 SAILOR 6018 Message Terminal for GMDSS. With Distress Button 3590,00 € HT 4308,00 € TTC
406103A-00500 SAILOR 6103 GMDSS Alarm Panel for connection to VHF, MF/HF and Mini-C 1070,00 € HT 1284,00 € TTC
406197A-00500 SAILOR 6197 EDS-205 Moxa Switch 320,00 € HT 384,00 € TTC
80119410 SAILOR N163S Power Supply Power supply, 110/220V AC to 24V DC, 7A, 410,00 € HT 492,00 € TTC
403027-103 Adjustable pole/railing mount for TT-3027 Mini-C 91,00 € HT 109,20 € TTC
406100-938 Converter kit for mini-C 3026 cable to new NMEA2K 120,00 € HT 144,00 € TTC
406100-930 Mini/Micro NMEA2K Tee 45,00 € HT 54,00 € TTC
406100-931 Micro NMEA2K Tee 45,00 € HT 54,00 € TTC
406100-932 Inline Micro termination Conn 30,00 € HT 36,00 € TTC
406100-933 Male Mini NMEA2K Field Conn 25,00 € HT 30,00 € TTC
406100-934 Male Micro NMEA2K Field Conn 33,00 € HT 39,60 € TTC
406100-935 Opt. Female Mini NMEA2K field connector 55,00 € HT 66,00 € TTC
406100-940 6m NMEA2K Micro Device Cable 78,00 € HT 93,60 € TTC
406100-941 20m NMEA2K Micro Device Cable 159,00 € HT 190,80 € TTC
406100-943 6m NMEA2K Power Cable 85,00 € HT 102,00 € TTC
406100-944 30m NMEA2K Mini Device Cable 275,00 € HT 330,00 € TTC
406100-945 50m NMEA2K Mini Device Cable 420,00 € HT 504,00 € TTC
406100-946 10m NMEA2K Mini Device Cable 85,00 € HT 102,00 € TTC
406100-947 15m NMEA2K Mini Device Cable 126,00 € HT 151,20 € TTC
406100-00520 SAILOR GLONASS add-on kit for SAILOR 61xx mini-C 415,00 € HT 498,00 € TTC
406110A-913 Opt. SAILOR SSAS add-on kit for 6110 1160,00 € HT 1392,00 € TTC



COMMUNICATIONS




Comparaison série 6000

  SAILOR 6110
mini-C GMDSS
SAILOR 6120
mini-C SSA
SAILOR 6130
mini-C LRIT
SAILOR 6140
mini-C Maritime
SAILOR 6150
mini-C Distress
GMDSS X
SSA X X
LRIT X X X
SafetyNET X
activé d'origine
non modifiable
X
activation possible si nécessaire
non activé d'origine
X
activé d'origine
non modifiable
Non-SOLAS Distress         X
Tracking X X X X X
