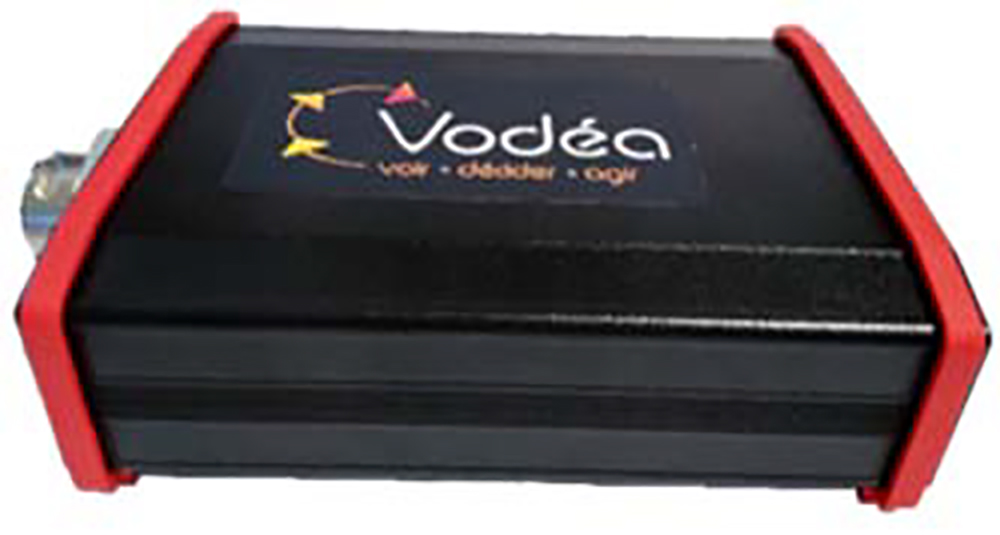

Le FOCUS-M est un nouvel équipement modulaire permettant de streamer / transcoder / enregistrer et rejouer des flux vidéo pour des applications légères et mobiles.
Au sol, il peut être utilisé pour transcoder des flux ISR afin de les transmettre sur des liaisons SATCOM, LOS ou filaire.
Avec 2 captures vidéo en entrée et des capacités d’acquisition de métadonnées, le FOCUS-M est prêt à être intégré sur des petits UAV/aéronefs. Il permet d’acquérir plusieurs sources provenant de tourelle EO/IR et de transmettre les flux par le biais d’un modem.
FOCUS-M inclus un multiplexeur de métadonnées synchrones avec les images. L’acquisition de métadonnée et la génération de KLV respectent les normes MISB.
FOCUS-M inclus une interface pour connecter un Media Flash durcit pour l’enregistrement de tous les flux générés. Le serveur web permet un accès rapide à la configuration de l’équipement.
Général | |
| Dimensions physiques | (L)141 x (W)80 x (H) 36 mm |
| Poids | 370 g |
| Protection IP | IP65 |
| Puissance | 12 Watt |
| Température de fonctionnement | -40°C à +45°C |

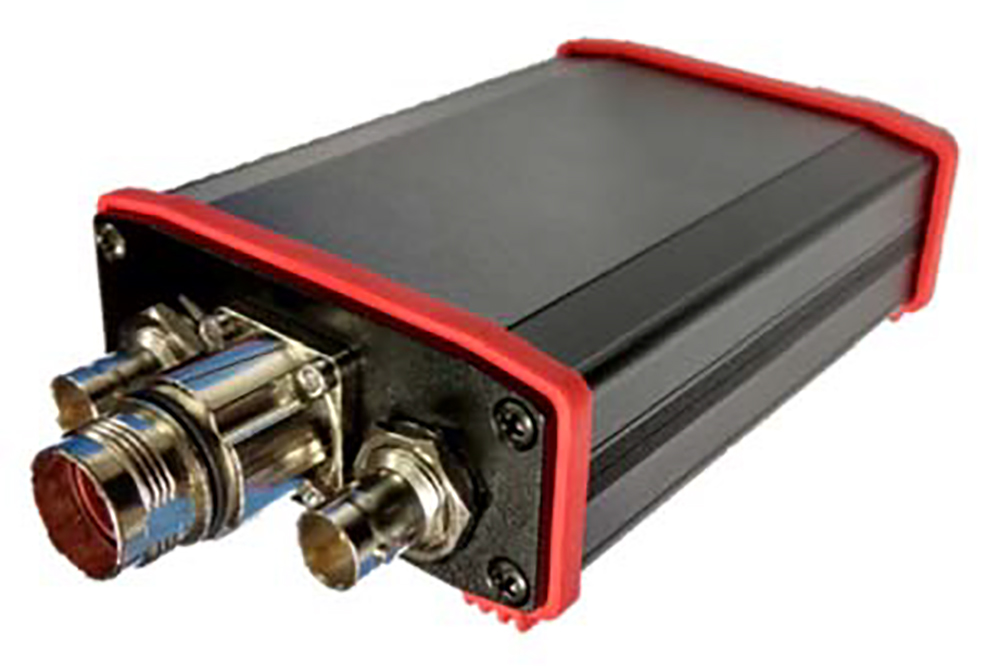

| connecteurs | 17 points et BNC |
Video | |
| Acquisition video | 1x entrée numérique : HD-SDI - 1xHD:1080p25/30 ou 720p50/60 - SMPTE292M - 75 Ω mode commun - [PN=FOCUS-M-SDI] 1x entrée analogique : PAL/NTSC - 1xSD : 576i50 ou 480i/60 - Composite (ITU-R BT.1700) - 75 Ω mode commun - [PN=FOCUS-M-SDI] 1x entrée numérique: ETHERNET - Format : jusqu’à 1080p30 (progressif) - MPEG-4 AVC/H.264 : CBR, framerate fixe, débit pic/max 8 Mbit/s - en MPEG-TS / IP [PN=FOCUS-M-4609] - en RTP / IP [PN=FOCUS-M-IP] |
| Décompression | [PN=FOCUS-M-IP] et [PN=FOCUS-M-4609] |
| Datation des images | [PN=FOCUS-M-IP] et [PN=FOCUS-M-SDI] - à partir d’un serveur NTP externe, accessible sur Ethernet - à partir des données ancillaires de la vidéo SDI [option PN=FOCUS-M-SDI] - les dates images sont streamées sur Ethernet, selon SCTE127 dans la couche MPEG-TS (ISO/IEC 13818) |
| Traitements Vidéo | - redimensionnement - sous-échantillonnage fréquentiel - capture d’image sur la vidéo entrante, streamées en temps réel, à 25/30 Hz, en MJPEG, avec métadonnées associées (option) |
| Compression | Multiple Profils : - Pour SATCOM (bande passante réduite avec redimensionnement et sous-échantillonnage) - Pour enregistrement en Haute Qualité - Pour transmission LOS : Faible latence (à partir de 133 ms, glass to glass [PN=FOCUS-M-SDI]) Algorithmes d’Encodage : - MPEG-4 AVC/H.264 (vidéo) - JPEG (snapshot & photo) (option) - Débit : 128 Kbit/s à 15Mbit/s configurable par l’utilisateur - CABAC, CAVLC - Noise Reduction filters |
Métadonnées | |
| Entrée Métadonnées | - KLV/IP depuis Ethernet
[PN=FOCUS
-M-IP] et [PN=FOCUS-M-SDI] - KLV/STANAG 4609 depuis Ethernet entrant [PN=FOCUS-M-4609] - NMEA 0183 (GPS) depuis une liaison série (RS) [PN=FOCUS-M-IP] et [PN=FOCUS-M-SDI] - autre entrée metadonnées sur demande spécifique - dictionnaires MISB utilisés pour la génération des KLV : Standard 601, 102 et 902 |
| Multiplexage Métadonnées | - les métadonnées sont streamées
dans un programme de la couche
MPEG-TS |
Autre | |
| Streaming sur ethernet | Vidéo, Metadonnées, Sous-titres,
Snapshot & Photo diffusés suivants
les protocoles IP (unicast/
multicast) : - Vidéo datées (H.264 en IP/UDP/ RTP/MPEG-TS (ISO/IEC 13818) - Vidéo et métadonnées : STANAG 4609 Ed3 (MISP) - Vidéo et Sous-titres : en IP/UDP/ RTP/MPEG-TS (ISO/IEC 13818) (option) - Photo/Snapshot et métadonnées (MJPEG et KLV associés en IP/ UDP/RTP) (option) |
| Enregistrement | Tous les flux diffusés sont
enregistrés sur un media flash
externe au FOCUS-M. |
| Contrôle/commande configuration | - Start/Stop enregistrement, débit, ... - Via Ethernet SNMP V3 |
| Interface electriques externes | - 1x HD-SDI (vidéo entrante) - 1x CVBS (vidéo entrante) - 1x port Ethernet 100 BT (vidéo entrantes, NTP, KLV entrants, vidéos/ photo/métadonnées streamées, contrôle/commande, configuration) - 1x RS 232 (GPS par exemple) - 1x USB 2.0 (sortie vers le media d’enregistrement ) |
