iridium

ASE DK050 / DK075
Station d'accueil Iridium

ase applied satellite engineering

Fiche technique en anglais

Fixed Station Terminal for Iridium 9555 Handsets


Station d'accueil ASE DK050
2190,00 € HT (2628,00 € TTC)


Station d'accueil ASE DK075 - POTS
2250,00 € HT (2700,00 € TTC)


Combiné filaire en option : 390,00 € HT (468,00 € TTC)

Antenne et câble en option - voir bas de page

ASE-DK050 docking station offers unprecedented reliability, superior intelligence, and rugged integrity to make an exceptional phone even better. Together, the Iridium 9555 and the ASE-DK050 offer an unsurpassed package of reliability, innovation, power and efficiency.

The ASE-DK050 provides office, vehicle and vessel customers with a dependable and critical lifeline via Iridium Satellite Network. The mobile satellite service, which offers the only pole-to-pole global communication coverage, enables the ASEDK050 to provide unfaltering satellite communication anywhere on Earth.

The docking station’s advanced ergonomic design, small footprint, and array of attractive and up-to-the minute safety features place the ASE-DK050 into a league of it’s own.

  • Built in Charger
  • Base Station Ringer
  • Handsfree Operation
  • Wide-range Power Input
  • Multiple Antenna Options
  • Ideal for Captain’s phone, small boats, trucks, and emergency vehicles

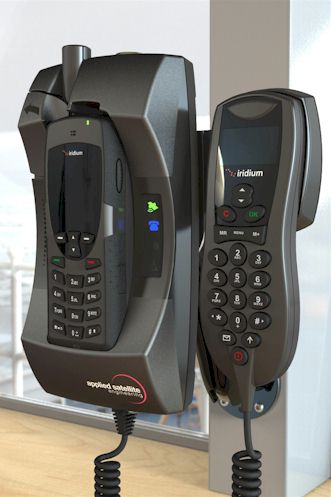

station d'accueil pour Iridium 9555 - ASE DK050
Livré sans le terminal 9555 et combiné filaire en option.

ASE-DK050 Features And Equipment

Innovative and Ergonomic Design
Rugged and secure locking restraint secures 9555 in cradle in any environment. Swivel mount takes up small footprint on bridge.

Enhanced Smart Dial includes ground-breaking safety and problem-solving features.
It is the only docking station that can detect the correct format for the country that is being dialed and place the call once the number is entered. Specific audio tones alert the user when satellite is out of sight or signal strength is low, if phone is undocked and even when payment for service is overdue. The Smart Dial indicates when something’s wrong, and how to correct it.

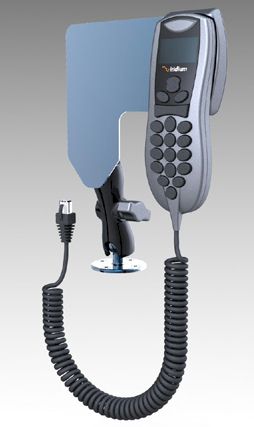

ASE Privacy Handset
Small and lightweight and securely latched, this corded handset is always ready for use. Plus the easy to ready graphics display provides instant status and operational information.

Status Indicators for Simple Operation
Large icons enable status viewing from 25 feet combine with the Iridium handset’s graphic display for set-up, troubleshooting, programming and operation.

Simple Installation
Electronics-inclusive cradle means no extra components to hide which keeps installation simple and uncluttered.

Indoor/Outdoor
Dock the Iridium phone in our docking station to access satellite communication indoors. For outdoor use, undock the handset and take it with you – fully charged and ready to go.

USB Connect
Serial port for data connections including Internet connect with Direct Internet 2.0. Allows the user to dial up the Internet to access email, weather reports and other information from a laptop.

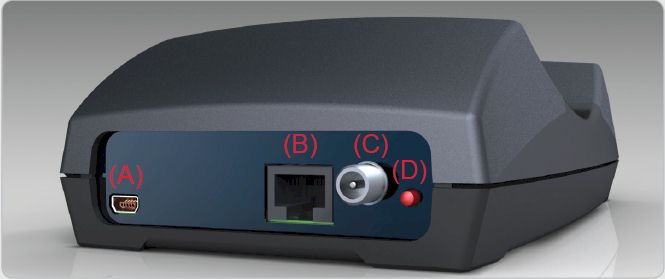

9555 Docking Station Interface Ports

ASE DK050

PORT FUNCTION
(A) Mini-USB USB Data Interface
(B) RJ-45 Iridium Intelligent Handset
(C) Power Input 9-36 VDC Voltage Input
(D) Reset Button Initiates a System Reset
station d'accueil pour Iridium 9555 - ASE DK050

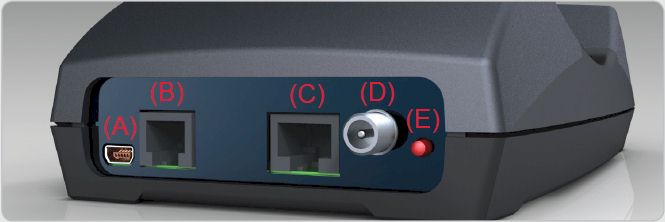

ASE DK075

PORT FUNCTION
(A) Mini-USB USB Data Interface
(B) RJ-11 PBX / Analog Phone Connection
(C) RJ-45 Iridium Intelligent Handset
(D) Power Input 9-36 VDC Voltage Input
(E) Reset Button Initiates a System Reset
station d'accueil pour Iridium 9555 - ASE DK075

Mechanical Specifications

  • Dimensions : 9.75” x 5.50” x 3.25” (LxWxH)
  • Weight : 1.4 lbs
  • Mounting : Direct wall mount or Universal Mounting (see accessories)

Iridium Antenna Specifications

  • Operating Temperature Range (without loss of function) : – 40°C to + 85°C
  • Measurement Frequency Range : 1616 MHz - 1626.5 MHz
  • Return Loss (minimum ) : 9 .5 dB (< 2:1 VSW R)
  • Gain (weighted average minimum) : 0.0 dBic
  • Minimum “Horizon” Gain : – 2.0 dBic (82 degree conic average)
  • Nominal Impedance : 50
  • Polarization : Right Hand Circular (RH CP)
  • Basic Pattern : Omnidirectional and Hemispherical

Note : The antenna cable must ensure a loss of < 3 dB and the minimum link margin of 12.1 dB must be maintained.


Electrical Specifications

  • Operating Voltage Range : 9 – 36 VDC unregulated
  • Power Consumption : 12 watts peak

Environmental Specifications

  • Operating Temperature Range : – 15°C to + 70°C
  • Exposure : Dry, protected location per IEC 60945

Iridium ASE ComCenter II



Station d'accueil ASE DK050 pour Iridium 9555
2190,00 € HT (2628,00 € TTC)


Station d'accueil ASE DK075 - POTS
2250,00 € HT (2700,00 € TTC)


Antenne et câble en option - voir ci-dessous


Terminal Iridium 9555
1245,00 € HT (1494,00 € TTC)

Référence Désignation
RST210 Antenne fixe Marine Beam déportée avec embase 1 pouce (sans câble) 219,00 € HT 262,80 € TTC
RST710 Antenne fixe MARINE déportée (sans câble) avec embase 1 pouce 307,00 € HT 368,40 € TTC
RST910 Iridium Helix fixed mast antenna (TNC termination) - Fixation par vis. 250,00 € HT 300,00 € TTC
RST220 Antenne Beam à visser (bolt antenna) avec 5m de câble et adaptateur SMA vers TNC 200,00 € HT 240,00 € TTC
RST250 Antenne Beam magnétique dual mode GPS/Iridum avec 5m de câble
Légère et profil bas.
200,00 € HT 240,00 € TTC
RST205 Antenne Beam magnétique dual mode GPS/Iridum avec 5m de câble
Plus lourde.
350,00 € HT 420,00 € TTC
RST202 Antenne marine Beam fixe dual mode Iridium GPS fixation mât/poteau/rail 310,00 € HT 372,00 € TTC
CABLE 10-TNC Câble antenne 10 mètres TNC/TNC 180,00 € HT 216,00 € TTC
CABLE 15-TNC Câble antenne 15 mètres TNC/TNC 205,00 € HT 246,00 € TTC
CABLE 20-TNC Câble antenne 20 mètres TNC/TNC 420,00 € HT 504,00 € TTC
ASE-FA20 Câble 20m LMR600, Passive Antenna, and Mounting Bracket pour ASE DK075/050 525,00 € HT 630,00 € TTC
ASE-AA511-70 Câble 70m LMR400, Active Antenna Kit and Mounting Bracket pour ASE DK075/050 2380,00 € HT 2856,00 € TTC


Antenne Active AD-511

Antenne Active AD-511
Livrée avec boîtier d'interface, 1m de câble et étriers de fixation.
1290,00 € HT (1548,00 € TTC)

L'antenne active Iridium AD-511 est conçue pour permettre des installations Iridium avec jusqu'à 160 mètres de câble coaxial RF, sans aucune dégradation de performance, par rapport à seulement 30 mètres maximum pour un dispositif d'antenne passive standard.

Ces longueurs de câble étendues offrent la possibilité de fournir des installations Iridium sur les navires ou sur terre où, auparavant, une solution Iridium ne pouvait pas fonctionner.

L'antenne active Iridium AD-511 est fournie sans câble coaxial en standard, mais permet des longueurs prédéfinies entre 27 et 160 mètres sous réserve d'utiliser du câble coaxial certifié.

Le pack se compose de l'antenne active avec support de fixation robuste en alliage et du boîtier d'alimentation. Celui-ci est conçu pour rester à proximité du téléphone Iridium et nécessite une entrée d'alimentation en courant continu entre 18 et 36VDC (alimentation non inclus). Un câble coaxial de 1 mètre est fourni pour connecter le téléphone Iridium au boîtier d'alimentation.

    Accessoires pour Antenne active Iridium AD-511
  • ASE-PS071 : Convertisseur AC/DC et câble d'alimentation AC : 140,00 € HT
  • AD511-27M : Câble antenne 27m N-N : 150,00 € HT
  • AD511-40M : Câble antenne 40m N-N : 290,00 € HT
  • AD511-46M : Câble antenne 46m N-N : 320,00 € HT
  • AD511-70M : Câble antenne 70m N-N : 490,00 € HT
  • AD511-88M : Câble antenne 88m N-N : 1500,00 € HT
  • AD511-108M : Câble antenne 108m N-N : 1640,00 € HT
  • AD511-120M : Câble antenne 120m N-N : 2350,00 € HT
  • AD511-162M : Câble antenne 162m N-N : 6620,00 € HT
