Cobham Explorer 8100 GX


Cobham
Prix nous consulter Cobham Explorer 8100 Gx Référence : 408157C-50111

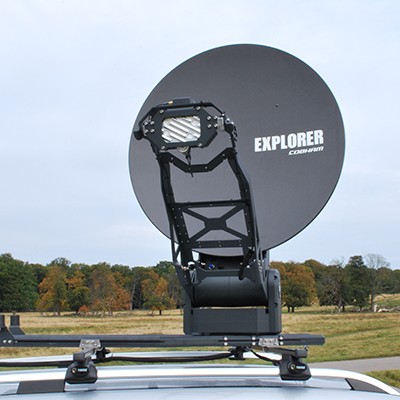

Système d'antenne stabilisée, à acquisition automatique, de 1,0 m

  • Cobham Explorer 8100 GX
  • Cobham Explorer 8100 GX
  • Cobham Explorer 8100 GX
Suivant Précédent

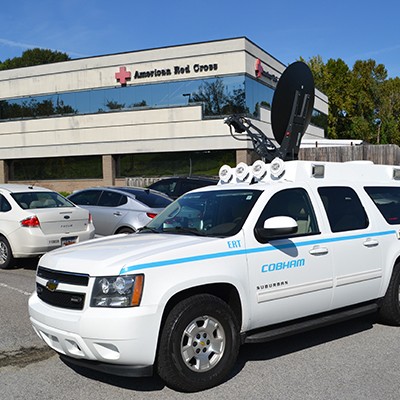

Le nouveau EXPLORER 8100 de Cobham permet une meilleure acquisition des signaux satellites sur un véhicule sans coupure dans les communications.

Une technologie unique de correction de pointage dynamique et un réflecteur en fibre de carbone font de l’EXPLORER 8100 l’antenne la plus avancée au monde, dotée de la technologie VSAT terrestre à acquisition automatique.

Inmarsat

Description du Terminal satellite Explorer 8100

Communication ininterrompue

Les antennes VSAT montées de façon traditionnelle sur les véhicules peuvent perdre la connexion au satellite dès le moindre mouvement du véhicule sur sa suspension, provoqué par des vents violents ou l’entrée / la sortie de personnes. L’EXPLORER 8100 n’est pas une antenne VSAT terrestre traditionnelle. L'EXPLORER 8100 vous permet de bénéficier de services de connectivité continus même si le véhicule bascule grâce à un nouveau système unique de «correction de pointage dynamique». Explorant les enseignements tirés des antennes VSAT stabilisées maritimes de Cobham, l'EXPLORER 8100 offre la connectivité la plus fiable disponible dans sa catégorie.

Fiabilité

L'EXPLORER 8100 est développé entièrement en interne par Cobham SATCOM. Il présente la conception authentique de l’EXPLORER, déjà établie et éprouvée avec les terminaux très prisés EXPLORER BGAN et GX de Cobham SATCOM pour le réseau Inmarsat. Il est conçu pour offrir des performances inégalées en matière de communications On-The-Pause, garantissant une connectivité de haute qualité, disponible même lorsque d'autres antennes auraient perdu leur connexion au satellite. Sur le terrain, cela signifie que vous pouvez compter sur l'EXPLORER 8100 pour vous fournir des communications vitales quelles que soient les conditions.

Leader de l'industrie

L'EXPLORER 8100 offre une acquisition satellite rapide de pointe avec un pointage généralement réalisé en moins de quatre minutes, ce qui facilite la connexion à un satellite. Le système est disponible dans les configurations en bande Ka et Ku et fonctionne avec tous les principaux réseaux de satellites. Un système d'alimentation interchangeable permet aux utilisateurs de changer de bande de fréquence, garantissant ainsi un choix complet des services à utiliser tout au long de la durée de vie de l'antenne.

Caractéristiques du système

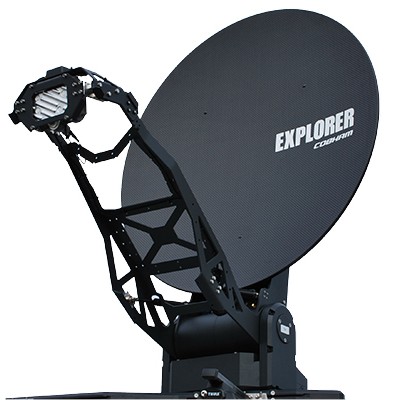

  • Réflecteur en fibre de carbone à alimentation décalée, d'une seule pièce, 1,0 m, pour fonctionnement multibande Ku / Ka
  • Wifi intégré et interface utilisateur Web pour une configuration facile des ordinateurs et des smartphones
  • Lecteur de polarisation de précision en configuration en bande Ku
  • Correction de pointage dynamique et suivi de satellite en orbite inclinée
  • Systèmes à engrenages harmoniques
  • Fonctionnalité de blocage avancée
  • Système d'alimentation interchangeable permettant la commutation entre KA-SAT, bande Ku et Inmarsat GX avec kit de conversion en option
Cobham Explorer 8100 GX
Cobham Explorer 8100 GX

Attention : Ce système ne fonctionne que lorsque le véhicule est à l'arrêt.

Caractéristiques techniques du Terminal satellite Explorer 8100

Afin de conserver la cohérence technique avec les données du constructeur, les spécifications sont en anglais.

1.0m Stabilized, Auto-Acquire, Drive-Away Antenna System

ANTENNA CHARACTERISTICS
Ku-band Ka-band 5W & GX Ka-band (ViaSat eTRIA)
Receive Transmit Receive Transmit Receive Transmit
Frequency (GHz) 10.7 -12.75 13.75 -14.5 19.2 - 20.2 29 - 30 19.2 - 21.2 29.0 - 30.0
Antenna Gain 39.3 - 40.8 42.0 - 42.2 43.9 - 44.1 48.1 - 48.3 43.9 - 44.5 47.6 - 47.8
Cross Pol Isolation (dB) within 1dB beamwidth > 21.4 > 25 > 29.2 > 24.2 > 20.4 > 20.5
Cross Pol Isolation (dB) On-Axis > 24.7 &qt; 32.2 > 30.7 > 27.1 - -
Feed Port Isolation - Tx to Rx (dB) 40 110 w/filter - - - -
Beamwidth (degrees) at -3dB 1.6° - 1.9° 1.4° - 1.5° 1.0° 0.7° 1.1° 0.7°
Beamwidth (degrees) at -10dB 2.8° - 3.4° 2.5° - 2.6° 1.8° 1.2° 1.9° 1.3°
Antenna Noise Temp. (°K) at 30° Elevation 55° - 177° - 107° -
G/T - Comm (dB/°K) 19.4 dB/°K @ 30° EL Midband 21.5 dB/°K @ 30° EL Midband 22.0 dB/°K (eTRIA 1.5 dB Noise Figure)
Radiation Pattern Compliance FCC §25.209, ITU-R S.580 FCC/ETSI ITU-R S.580
Polarization Linear Orthogonal Std. RHCP (Tx) and LHCP (Rx) RHCP or LHCP (eTRIA auto selectable)
Standard BUC Options 8 Watt / 20 Watt 5W Ka-band (NJT5830) 3W ViaSat eTRIA
EIRP 50 dBW (8W) / 54 dBW (20W) 55.3 dBW 54 dBW

MECHANICALENVIRONMENTAL
PositionerHarmonic Drive Wind Speed:
Operational (anchored)
Survival, deployed
Survival, stowed

112 km/h / 69 mph
118 km/h / 73 mph
161 km/h / 100 mph
Azimuth± 195°Temperature: Operational-33° to +55°C / -27° to 131°F
Elevation0-100° antenna boresight (mechanical)Temperature: Survival-40° to +80°C / -40° to 176°F
Polarization± 95° (Ku-band)Rain< 100 mm/hr
Satellite Inclination± 15°Humidity0 to 100% (condensing)
Stowing & DeployingUp to 9° per secondIP Rating: AntennaIP 55
Acquisition time (typical)< 4 minutes from cold startIP Rating: Antenna Control UnitIP 30

ELECTRICALWEIGHT & MEASURES

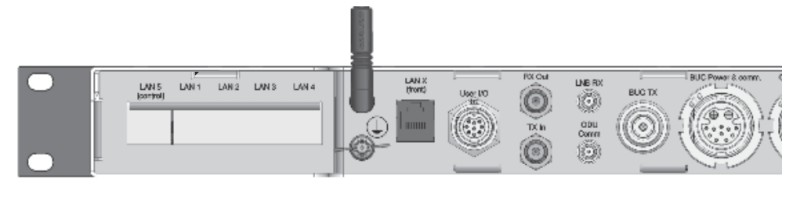

RFRx and Tx: Type F (75-ohm) connectors on ACU for modem interface Weight 63 kg / 139 lbs with 8W BUC / LNB
60 kg / 132.3 lbs (Ka 5W)
56.5 kg / 124.5 lbs with eTRIA
LNBKu : Multi-band for international use included.
10.7 - 12.75 GHz
Ka (5W): Ka Band PLL (NJR2825)
19.2 - 20.2

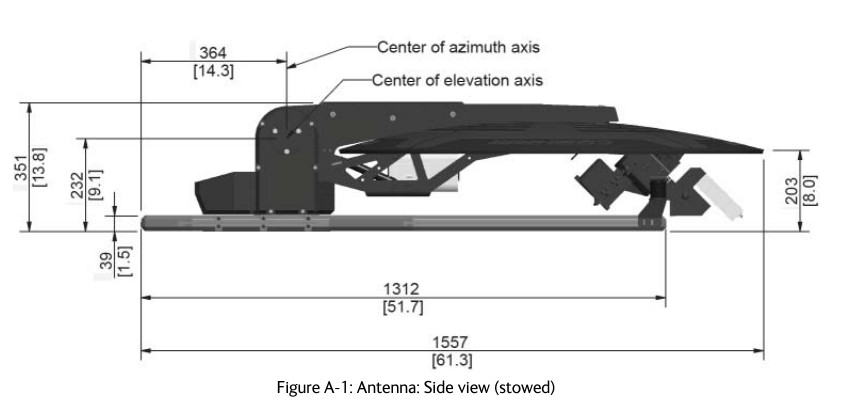

Length156 cm / 61 pouces
MotorsLow noise, brushless, DCStowed: Height / Width35 cm / 14 pouces / 100 cm / 39 pouces

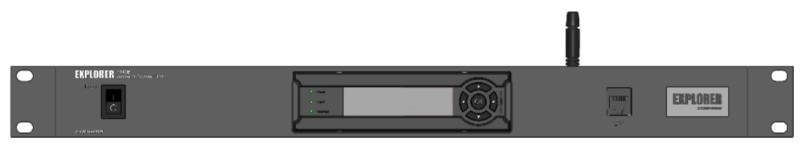

Antenna Controller (1RU) Power Supply90 - 264 VAC, 50/60Hz Single Phase 500W or 1000W option available. BUC Voltage Nom. 48VDC Antenna Control Unit (1RU)
Weight (500W / 1000W)
Dimensions

4.5 kg / 9.9 lbs. / 5.3 kg / 11.6 lbs.
4.4 x 48 x 33 cm / 1.75” x 19” x 13”
ACU to antenna cable10m cable harness, incl. Rx, Tx, BUC power and control, antenna power and control iDirect GX Core Module
Dimensions (HxWxD)
Weight
1 Unit, 19 pouces RU
1.7 x 19 x 13 pouces
3.5 kg / 7.7 lbs
Power ConsumptionMotors Active – 290 Watts
Motors Idle – 55 Watts

Cobham Explorer 8100 GX
REFLECTOR
Size1.0m single piece carbon fiber RTM reflector
OpticsOffset, Prime Focus
Mount Geometry2-Axis, Elevation over Azimuth
PolarizationKu-band: Linear with Motorized Rotation
Ka-band: RHCP or LHCP

Terminal satellite Explorer 8100 livré avec :

  • Réflecteur en fibre de carbonne
  • 5W BUC
  • Unité de controle
